BONDED NDFEB MAGNETS

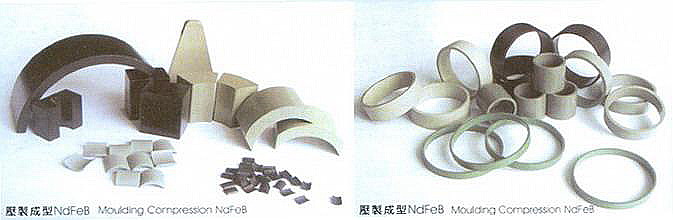

粘結釹鐵硼磁體是由快淬NdFeB磁粉和粘結劑混合通過“壓製成型”或“注射成型”製成的磁體。
粘結磁體的尺寸精度極高，可以做成形狀相對複雜的磁性元件，且具有一次成型，多級取向等特點。
注射磁體機械強度高，還可在成型時和其他配套件注射成一體。
注射成型
|
牌號 Grade 性能 Performance |
BNI-3
|
BNI-4
|
BNI-5
|
BNI-6
|
BNI-6H
|
BNI-7
|
BNI-5SR(PPS)
|
|
剩磁 Br(Gs) |
0.2-0.4 |
0.40-0.46 |
0.45-0.51 |
0.51-0.56 |
0.48-0.56 |
0.54-0.64 |
0.45-0.50 |
|
矯頑力 HcbkA/m (kOe)
|
120-240 (1.5-3.0) |
250-335 (3.1-4.2) |
280-360 (3.5-4.5) |
295-375 (3.7-4.7) |
335-400 (4.2-5.0) |
320-400 (4.0-5.0) |
300-360 (3.8-4.5) |
|
內稟矯頑力 Hcj kj/
|
480-640 (6.0-8.0) |
575-735 (7.2-9.2) |
640-800 (8-10) |
640-800 (8-10) |
1035-1355 (13-17) |
640-800 (8-10) |
875-1115 (11-14) |
|
磁能積 (BH)max
kj/
|
8-24 (1.0-3.0) |
28-36 (3.5-4.5) |
37-44 (4.6-5.5) |
44-52 (5.5-6.5) |
40-52 (5.0-6.5) |
51-59 (6.5-7.5) |
36-44 (4.5-5.5) |
|
密度 Dg/ |
3.9-4.4 |
4.2-4.9 |
4.5-5.0 |
4.7-5.1 |
4.8-5.2 |
5.0-5.5 |
4.9-5.4 |
|
可逆磁導率Ur |
1.2 |
1.2 |
1.2 |
1.13 |
1.13 |
1.13 |
1.13 |
|
可逆溫度係數α(Br)%/ ℃ |
-0.15 |
-0.13 |
-0.13 |
-0.11 |
-0.15 |
-0.11 |
-0.13 |
|
最高工作溫度 Tw ℃ |
100 |
110 |
120 |
120 |
130 |
120 |
150 |
以上特性用測試樣品測得
The characteristice in this table are measured on yunsheng's standard testing sample and not quaranteed values
壓製成型
|
牌號 Grade 性能 Performance |
BNP-6
|
BNP-8L
|
BNP-8
|
BNP-8SR
|
BNP-8H
|
BNP-9
|
BNP-10
|
BNP-11
|
BNP-11L
|
BNP-12L
|
|
剩磁 Br(Gs) |
0.55-0.62 |
0.60-0.64 |
0.62-0.69 |
0.62-0.66 |
0.61-0.65 |
0.65-0.70 |
0.68-0.72 |
0.70-0.74 |
0.70-0.74 |
0.74-0.80 |
|
矯頑力 HcbkA/m (kOe)
|
285-370 (3.6-4.6) |
360-400 (4.5-5.0) |
385-455 (4.8-5.6) |
410-465 (5.2-5.8) |
410-455 (5.2-5.7) |
400-440 (5.0-5.5) |
420-470 (5.3-5.9) |
445-480 (5.6-6.0) |
400-440 (5.0-5.5) |
420-455 (5.3-5.7) |
|
內稟矯頑力 Hcj kj/
|
600-755 (7.5-9.5) |
715-800 (9-10) |
640-800 (8-10) |
880-1120 (11-14) |
1190-1440 (15-18) |
640-800 (8-10) |
640-800 (8-10) |
640-800 (8.5-10) |
520-640 (6.5-8) |
520-600 (6.5-7.5) |
|
磁能積 (BH)max
kj/
|
44-56 (5.5-7.0) |
56-64 (7.0-8.0) |
64-72 (8.0-9.0) |
64-72 (8.0-9.0) |
64-72 (8.0-9.0) |
70-76 (8.8-9.5) |
76-84 (9.5-10.5) |
80-88 (10.0-11.0) |
78-84 (9.8-10.5) |
84-92 (10.5-11.5) |
|
密度 Dg/ |
5.5-6.1 |
5.6-6.1 |
5.8-6.1 |
5.8-6.1 |
5.9-6.2 |
5.8-6.1 |
5.8-6.1 |
5.8-6.1 |
5.8-6.1 |
5.8-6.1 |
|
可逆磁導率Ur |
1.15 |
1.15 |
1.15 |
1.13 |
1.15 |
1.22 |
1.22 |
1.22 |
1.22 |
1.26 |
|
可逆溫度係數 α(Br)%/ ℃ |
-0.13 |
-0.13 |
-0.13 |
-0.13 |
-0.07 |
-0.12 |
-0.11 |
-0.11 |
-0.11 |
-0.08 |
|
最高工作溫度 Tw ℃ |
100 |
110 |
120 |
150 |
125 |
120 |
120 |
120 |
110 |
110 |
以上特性用測試樣品測得
The characteristice in this table are measured on yunsheng's standard testing sample and not quaranteed values
